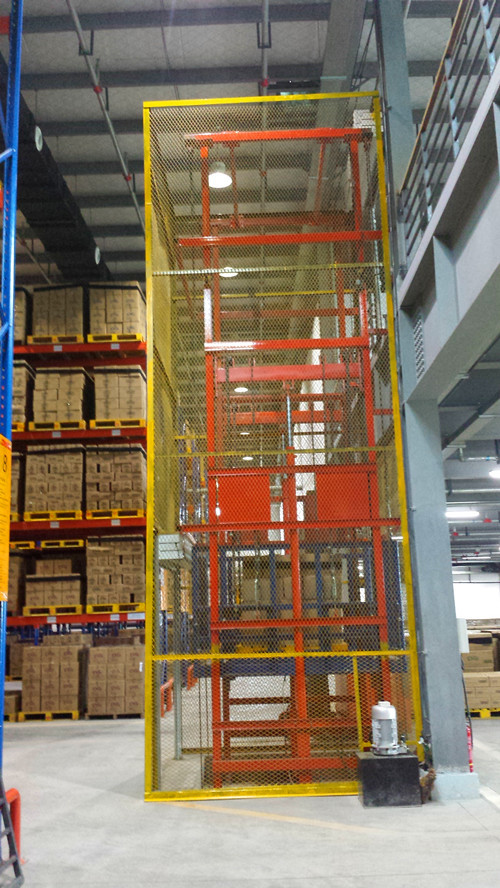

在用戶確定好導軌式升降機的型號及參數和用途后，技術人員要根據這些出事參數要求進行人性化設計。為客戶設計出即合理又實用的升降機設備，今天給大家講一下導軌式升降機的設計流程。
1.主要結構參數包括尺寸參數、運動參數、動力參數、占用面積和空間等。
2.總體布局包括部件組成、各部件的空間位置布局和各部件相對運動配合關系。在確定總體布局時，應充分考慮使用維護的方便性、安全性、外觀造型、環境保護和對環境的要求等關系。
3.系統原理圖包括產品總體布局圖、機械傳動系統圖、液壓系統圖、電力驅動和控制系統圖等。
4.經濟核算包括產品成本和運行費用的估算、成本回收期、資源的再利用等。
5.結構設計階段的主要任務是在總體設計的基礎上，對結構原理方案結構化，繪制產品總裝圖、部件裝配圖;提出初步的零件表，加工和裝配說明書;對結構設計進行技術經濟評價。
6.確定結構原理方案根據初選結構方案，對主要功能結構進行詳細的結構原理方案設計。評價和修改對確定的結構原理方案經過技術經濟評價，為進一步的修改提供依據。
